板式换热器

  •

    我公司板式换热器的类型有BR系列板式换热器、BB系列板式换热器

  •

    式换热器的板片为不锈钢SUS316，SUS304，SUS315L，TA1及铜等，密封垫片使用丁腈橡胶，三元乙丙橡胶和氟橡胶制作；也可根据用户的需要进行设计制造。

  •

    该类产品广泛用于冶金、电力、医药、石化机械等行业。
    •    销售热线：
    0434-5083601

一、用途
板式换热器是由传热板片、密封胶垫、框架和夹紧螺栓等主要零部件组成。传热板片四个角形有角孔，镶贴有密封胶垫的传热板片安装在固定夹紧板和活动夹紧板之间的柜架上，用夹紧螺栓夹紧，密封胶垫按着人为设计的流程形式将各传热板片密封联结，形成迷宫式的介质流道，两种换热介质在相邻的流道内互相逆流，进行充分的热交换。传热板片波纹为人字形相邻板片具有反方向的人字形沟槽，沟槽的交叉点相互支撑形式接触点，介质流动时形成湍流，获得到很高的传热效率。

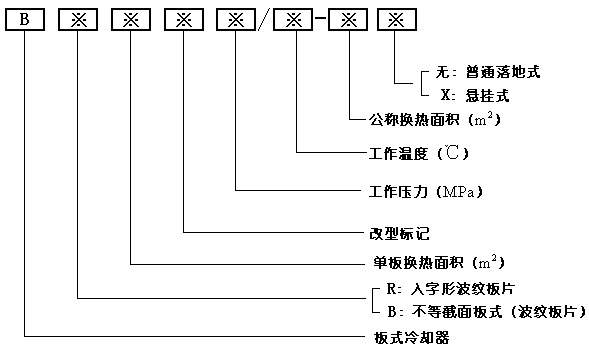

二、型号意义


三、技术规格

   型   号  换热面积/m2 传热系数/(W/(m2·K)) 设计温度/℃  工作压力/MPa
BR0.05系列 1～3 230～815 -20～200 0.6～1.6
BR0.1系列 1～10
BR0.2系列 5～30
BR0.3系列 10～40
BR0.35系列 15～45
BR0.5系列 30～100
BR0.8系列 40～200
BR1.0系列 60～280
BR1.2系列 80～400
BR1.4系列 70～400
BR1.6系列 100～500
BR2.0系列 200～700
BB0.3系列 15～45
BB0.5系列 30～100
BB0.8系列 40～200
BB1.2系列 80～400

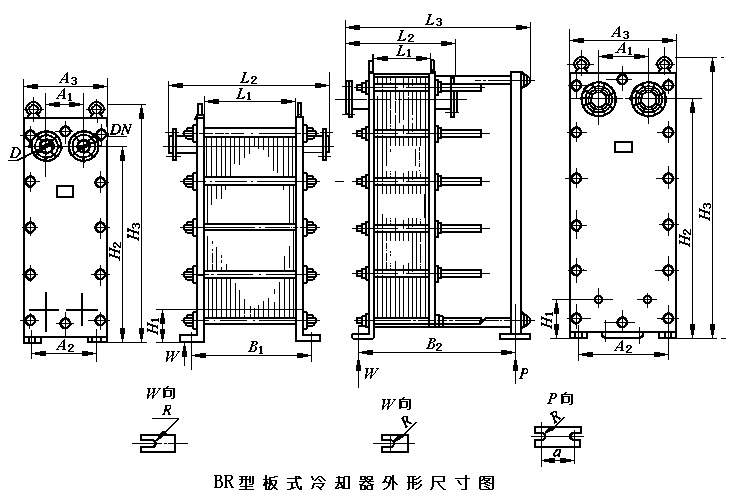

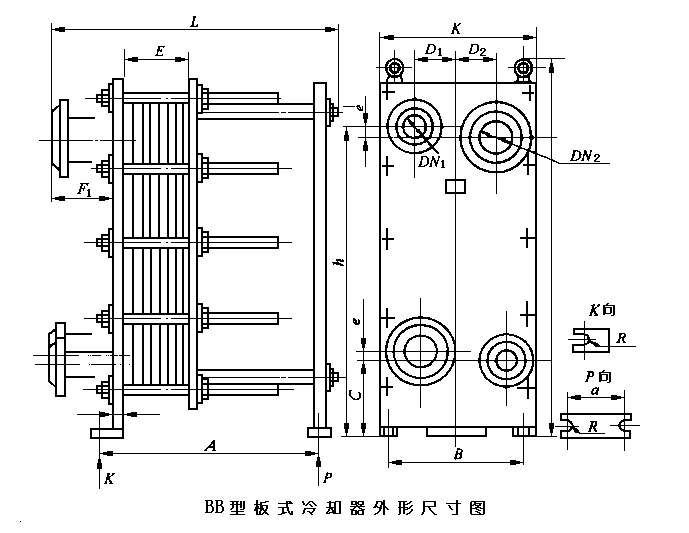

四、外形尺寸


   型 号 换热面积/m2 板片数                   基  本  尺  寸/mm 质量/kg
 L1  L2  L3  A1  A2  A3  H1  H2  H3  B1

 B2

  R  a  D  DN
BR0.05系列 1 21 98 195 - 100 192 240 88 485 553 281 - 7 - - 32 66
1.5 31 145 242 265 73
2 41 192 289 312 79
2.5 51 239 336 359 86
3 61 286 383 406 92
BR0.1系列 1 11 52 156 - 142 250 315 90 635.5 705 160 - 9 160 92 26～50 126
2 21 100 204 - 207 - 136
3 31 145 249 - 254 - 146
4 41 193 297 - 301 - 156
5 51 240 344 - 348 - 167
6 61 287 391 - 395 - 177
7 71 334 438 - 442 - 187
8 81 380 484 - 489 - 197
9 91 428 532 - 536 - 208
10

101

 475 579 - 583 - 220
BR0.2系列 5 25 117 417 861 190 335 410 180 960.5 - 225 702 9 130 145 65 360/400
6 31 145 445 861 184 183 - 253 702 376/444
8 41 192 492 861 300 702 395/471
10 51 239 539 861 347 702 415/501
12 61 286 586 1100 394 941 440/540
15 75 352 652 1100 460 941 465/576
　
型号 换热面积/m2 板片数 基本尺寸/mm 质量/kg
L1 L2 L3 A1 A2 A3 H1 H2 H3 B1 B2 R a D DN
BR0.2系列 18 91 427 727 1212 184 335 410 183 - - 535 1053 9 130 145 65 500/550
20 101 474 774 1341 582 1182 521
657
25 125 587 887 1453 695 1294 572
731
30 151 709 1009 1694 817 1535 627
812
BR0.3系列 10 33 151 491 700 218 400 480 176 1163 1386 341 550 9 176 180 100 585
625
15 51 232 572 850 422 700 690
741
20 67 304 644 990 494 840 834
854
25 83 376 716 1120 566 970 956
1004
30 101 457 797 1270 647 1120 1105
1248
35 117 529 869 1410 719 1260 1136
1333
40 138 601 941 1515 791 1395 1162
1470
BR0.35系列 15 43 202 542 961 220 400 480 185 1225 1382 392 776 11 170 180 100 580/607
20 57 286 708 961 458 776 600/647
25 71 334 674 1073 524 888 620/697
30 85 400 740 1185 590 1000 710/753
35 101 475 815 1313 665 1128 760/803
40 115 541 881 1425 711 1240 810/852
45 129 606 946 1537 796 1352 860/908
BR0.5系列 30 61 287 617 1610 259 490 570 233.5 1522.5 1693.5 477 1008 11 170 210 125 950
40 81 381 721 1610 571 1008 1024
50 101 475 815 1330 665 1168 1113
60 121 569 909 1490 759 1328 1203
70 141 663 1003 1650 853 1488 1293
80 161 757 1097 1810 947 1648 1383
90 181 850 1190 1970 1040 1808 1473
100 201 945 1385 2130 1135 1968 1562
　
型号 换热面积/m2 板片数 基本尺寸/mm 质量/kg
L1 L2 L3 A1 A2 A3 H1 H2 H3 B1 B2 R a D DN
BR0.8系列 40 51 240 580 1178 333 632 732 270.6 1709.4 1923 　 1038 13 200 270 180 1517
50 63 296 636 1178 　 1038 1589
60 75 353 693 1274 　 1134 1666
70 89 418 758 1386 　 1246 1743
80 101 475 815 1482 　 1342 1834
90 113 531 871 1578 　 1438 1911
100 125 588 928 1674 　 1534 1988
120 151 710 1050 1786 　 1646 2155
140 175 823 1163 2074 　 1934 2322
160 201 945 1285 2282 　 2142 2499
180 225 1058 1398 2474 　 2334 2686
200 251 1180 1520 2682 　 2542 2875
BR1.0系列 60 61 287 687 1410 395 740 860 300 1944 2194 　 1228 -  - - - 2255
80 81 381 781 1410 1228 2495
100 101 475 875 1570 1388 2730
120 121 569 969 1730 1548 2965
140 141 663 1063 1890 1708 3200
160 161 757 1157 2050 1868 3435
180 181 861 1261 2210 2028 3672
200 201 945 1345 2370 2188 3907
220 221 1039 1439 2430 2248 4142
240 241 1133 1533 2590 2408 4377
260 261 1227 1627 2750 2568 4612
280 281 1321 1721 2910 2728 4847
　

型号

换热面积/m2

板片数

基本尺寸/mm

质量/kg

工作压力/MPa

L1

L2

L3

A1

A2

A3

H1

H2

H3

B1

B2

R

a

D

DN

BR1.4系列

70

51

250

650

1363

606

850

1100

380

2249.6

2653.6

　

1191

16

230

200～300

　

3013

0.6～1.2

100

71

348

748

1363

　

1191

3296

130

93

456

856

1490

　

1318

3525

190

115

564

964

1677

　

1505

3754

220

137

671

1071

1848

　

1675

3982

250

157

769

1169

2034

　

1862

4191

280

179

877

1277

2221

　

2049

4420

310

201

985

1385

2408

　

2236

4646

340

221

1083

1438

2578

　

2406

4854

370

243

1191

1591

2765

　

2593

5083

400

265

1299

1699

2952

　

2780

5312

420

287

1406

1806

3122

　

2950

5539

BR1.6系列

100

63

309

709

1439

606

850

1100

380

2249.6

2653.6

　

1267

16

230

200～300

　

3552

0.6～1.6

140

89

436

836

1439

　

1267

3836

180

113

554

954

1660

　

1488

4117

220

139

681

1081

1864

　

1692

4419

260

163

799

1199

2085

　

1913

4701

300

187

926

1326

2202

　

2030

5000

340

213

1044

1444

2510

　

2338

5281

380

239

1171

1571

2714

　

2542

5583

420

263

1289

1689

2935

　

2763

5864

460

289

1416

1816

3139

　

2967

6165

500

313

1534

1934

3360

　

3188

6446

BR2.0系列

200

101

496

930

1887

729

1100

1260

440

2349

2794

　

1640

18

300

300～400

　

4282

0.6～1.6

250

125

606

1046

2137

　

1890

4678

300

151

732

1172

2407

　

2160

5105

350

175

849

1289

2657

　

2410

5499

400

201

975

1415

2927

　

2680

5925

450

225

1091

1531

3177

　

2930

6319

500

251

1217

1657

3447

　

3200

6746

550

275

1334

1774

3697

　

3450

7140

600

301

1460

1900

3697

　

3720

7566

650

325

1576

2016

4217

　

3970

7960

700

351

1702

2142

4487

　

4240

8387
注：斜杠后面的数值为悬挂系列尺寸。
型号 换热面积/m2 板片数 基本尺寸/mm 工作压力/MPa 质量/kg
E A F1 F2 B C D1 D2 h a R e L K H DN1 DN2
BB0.3系列 15 51 240 726.5 170 80 400 185 110 98 122.5 170 11 23 A+274.5 480 1382 100 125 0.6～1.6 607
20 67 315 726.5 647
25 83 390 854.5 697
30 101 475 998.5 752
35 117 550 1126.5 803
40 133 625 1254.5 852
45 151 710 1398.5 908
BB0.5系列 30 61 286 858 170 80 490 234.5 129.5 117 1521.5 170 11 12.5 A+162 570 1695 125 150 0.6～1.6 950
40 81 380 858 1024
50 101 475 1075 1113
60 121 568 1178 1204
70 141 662 1338 1293
80 161 756 1498 1383
90 181 850 1658 1473
100 201 945 1818 1562
BB0.8系列 40 51 240 918 170 100 632 238 182 157 1708 200 13 25 A+140 732 1920 150 200 0.6～1.6 1517
50 63 296 918 1589
60 75 353 1014 1666
70 87 418 1126 1743
80 101 475 1222 1834
90 113 531 1318 1911
100 125 588 1414 1988
120 151 710 1526 2155
140 175 823 1814 2322
160 201 945 2022 2499
180 225 1058 2214 2686
200 251 1180 2422 2875
BB1.2系列 80 67 315 1192 200 120 800 256 253.5 212 2076 230 16 41.5 A+162 900 2318 175 250 0.6～1.6 3013
100 83 390 1192 3330
130 109 512 1400 3680
160 133 625 1592 4028
190 159 747 1800 4374
220 183 860 1992 4723
250 209 982 2200 5070
280 233 1095 2392 5418
310 259 1217 2600 5716
340 283 1330 2792 6113
370 309 1452 3000 6468
400 333 1565 3192 6810
