分流集流阀的使用与维护

1、该产品所使用的油液和油温与其他液压件要 相同。

2、当要求四缸同步时,可采用双级串连即一分为二,再二分为四的方法连接。(见图一)

3、 要求三缸同步时,可采用(图二)接法,接法******是将阀的出口误差正负搭配以提高使用精度,如三个缸,则******级必须采用自调试比例(2:1)自调式同步阀方可实现(图四)。

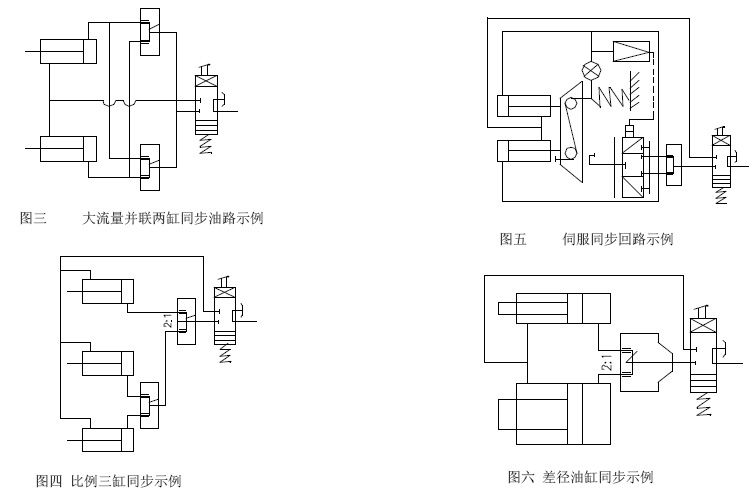

4、 要求大流量时,可采用并联油路接法参见(图三)出口正负误差可搭配,可以提高同步精度。

5、 要求高精度同步时,可用自调式同步阀且控制同步再用伺服阀或小型直流电磁换向阀放油或补油微调误差,误差可控制在阀0.5%左右接法见(图五)。

6、 要求比例同步时参见(图六),也可作差速度运动系统。

7、 要求可调式同步时,先确定系统流量,根据系统流量调节两端阀针,使压力损失调到10kg,如压力损失大,同步精度高但阀芯容易损坏,压力损失小,同步精度低,调好阀针后,锁紧螺冒盖好防护罩,此时阀可以进行工作,在调整过程中严禁阀针压到节流板上。

8、 阀使用流量应在标牌规定范围内、不得超出现定流量±20超出后精度虽有所提高,但压力损失增大油易发热,小于时情况相反。

9、 阀不可随意拆装,如必须拆开时需将各种件清洗后并按原方向和位置装配,否则将会影响阀精度,以至不能工作。
