当前位置：首页 > 产品中心 > 液压油缸

液压油缸

  •

    液压缸是用油液的压力能实现直线往复运动的执行元件。

  •

    液压缸按结构可以分为活塞缸、柱塞缸和伸缩缸等。

  •

    应用又可分为工程液压缸、车辆液压缸、冶金设备液压缸、船用液压缸、SG型、CD（CG）型液压缸、伸缩式套筒液压缸等。
    •    销售热线：
    0434-5083601

一、用途
YHG1型冶金设备标准液压缸有E、G型两种压力级，17种缸径， 缸头、缸尾均设有单向放气阀。适用于冶金、矿山设备等液压系统中。

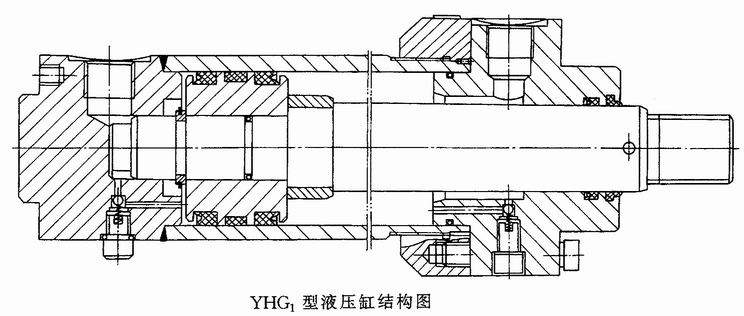

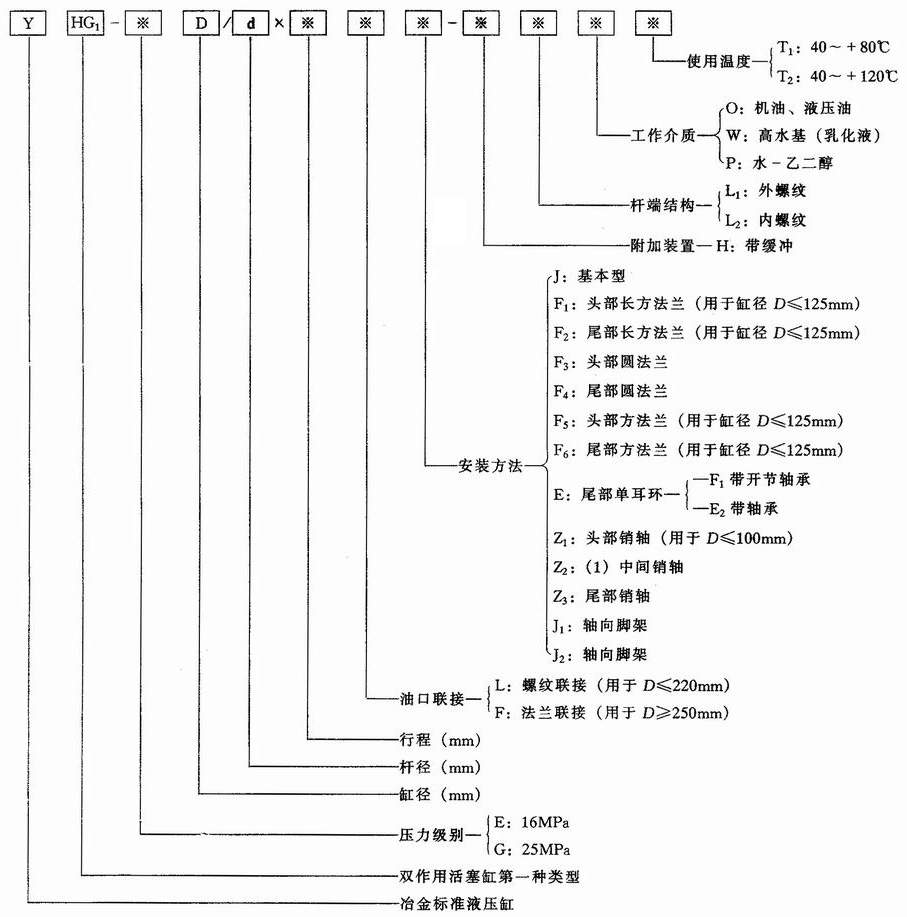

二、型号意义


三、技术规格

缸径

D/mm

 速比

φ

 杆径ΦMM

/mm

 YHG1E(16MPa) YHG1G(25MPa)
推力

/N

 拉力

/N

 推力

/N

 拉力

/N
40 1.46 22 20100 14000 31400 21840
2 28 10200 15910
50 1.46 28 31400 21500 48980 34540
2 36 15100 23550
63 1.46 36 49800 33500 77680 52260
2 45 24400 38600
80 1.46 45 80400 54900 125400 85640
2 56 41000 63960
90 1.46 50 101700 70300 152600 109600
2 63 51900 80960
100 1.46 56 125600 86200 195900 134400
2 70 64000 99840
110 1.46 63 152000 102000 237100 159100
2 80 71600 111600
125 1.46 70 196000 134700 305700 210100
2 90 94500 147400
140 1.46 80 246300 165800 384200 258600
2 100 120600 188100
150 1.46 85 282700 191900 441000 299300
2 105 144200 224900
160 1.46 90 321700 219900 501800 343000
2 110 169600 264500
180 1.46 100 107100 281400 635070 438900
2 125 210800 328800
200 1.46 110 502600 350600 784050 546900
2 140 256300 399900
220 1.46 125 608200 411800 948700 642400
2 160 306300 477800
250 1.46 140 785400 539000 1365600 840800
2 180 378200 589900
280 1.46 160 985200 683300 1536900 1065900
2 200 482500 751900
320 1.46 180 1286800 879600 2007700 1371200
2 220 678500 1057600

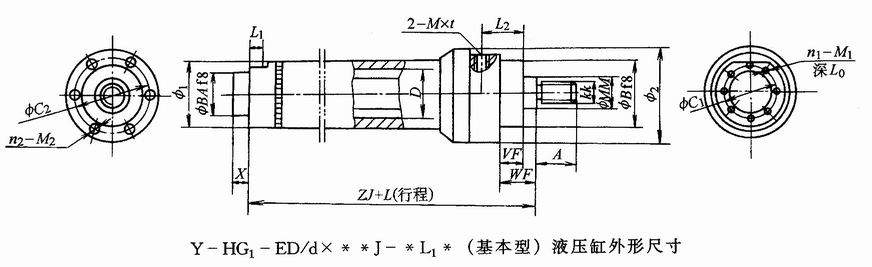

四、外形尺寸

缸径D 速比φ 杆径ФMM kk A M×T ФB ФBA ФC1 ФC2 Ф1 Ф2 VF WF XF ZJ X L1 L2 L0 n1-M1 n2-M2

质量

/kg

 L每增加10mm的质量增加/kg
40 1.46 22 M16×1.5 22 M18×1.5 48 20 42 66 54 80 19 32 69 190 8 26 44 12 8-M6 6-M8 3.9 0.111
2 28 M20×1.5 28 3.85 0.129
50 1.46 28 M20×1.5 28 M18×1.5 55 30 50 75 63.5 90 24 38 86 205 8 28 61 12 8-M6 6-M8 6.74 0.142
2 36 M27×2 36 6.76 0.174
63 1.46 36 M27×2 36 M27×2 70 38 60 90 76 108 29 45 79 224 10 25 52 12 8-M8 6-M10 8.5 0.234
2 45 M33×2 45 9.78 0.234
80 1.46 45 M33×2 45 M27×2 86 55 75 112 95 134 36 54 78 250 10 36 58 13 8-M10 6-M12 16.82 0.295
2 56 M42×2 56 18.3 0.36
90 1.46 50 M42×2 56 M27×2 100 55 80 132 108 158 36 55 89 270 10 43 63 17 8-M12 6-M16 19.3 0.41
2 63 M48×3 63 23.43 0.37
100 1.46 56 M42×2 56 M33×2 118 68 95 150 121 175 37 57 95 300 10 47 69 18 8-M12 8-M16 33.1 0.51
2 70 M48×3 63 31.6 0.48
110 1.46 63 M48×3 63 M33×2 132 68 95 165 133 195 37 57 101 310 10 50 73 22 8-M16 8-M16 41.48 0.52
2 80 M48×3 63 40 0.6
125 1.46 70 M48×3 63 M33×2 150 80 115 184 152 212 37 60 113 325 10 50 85 22 8-M16 8-M16 51 0.46
2 90 M64×3 85 52.48 0.6
140 1.46 80 M48×3 63 M42×2 165 95 132 200 168 230 37 62 109 335 10 53 74 22 8-M16 8-M16 64.8 0.79
2 100 M80×3 95 67 0.83
150 1.46 85 M64×3 85 M42×2 175 105 140 215 180 245 41 64 117 350 10 54 85 22 8-M16 8-M16 81.3 0.89
2 105 M80×3 95 83.43 0.95
160 1.46 90 M64×3 85 M42×2 190 110 150 230 194 265 41 66 133 370 10 59 91 26 8-M20 8-M20 133.29 1.04
2 110 M80×3 95 131.69 1.05
180 1.46 100 M80×3 95 M48×2 200 110 160 250 219 280 41 70 147 410 15 65 98 27 8-M20 8-M20 102.66 1.32
2 125 M80×3 95 130.94 1.36
200 1.46 110 M80×3 95 M48×2 215 120 170 280 245 310 45 75 169 450 15 65 115 27 8-M20 8-M20 181.75 1.53
2 140 M100×3 112 183.23 1.7
220 1.46 125 M100×3 112 M48×2 240 140 200 310 273 340 45 80 178 490 20 75 123 36 8-M24 12-M20 240 2.25
2 160 M100×3 112 259 2.33
250 1.46 140 M100×3 112 Ф40 280 160 220 340 299 380 64 96 208 550 25 80 145 36 8-M24 12-M24 321 2.5
2 180 M125×3 125 406.58 2.5
280 1.46 160 M125×4 125 Ф40 300 180 240 370 325 410 64 100 236 600 30 80 162 36 8-M24 12-M24 484.5 2.67
2 200 M125×4 125 534.3 2.87
320 1.46 180 M125×4 125 Ф40 360 200 310 430 377 470 71 108 270 660 35 80 190 36 12-M24 16-M24 745.5 2.8
2 220 M160×4 160 797.2 3.1

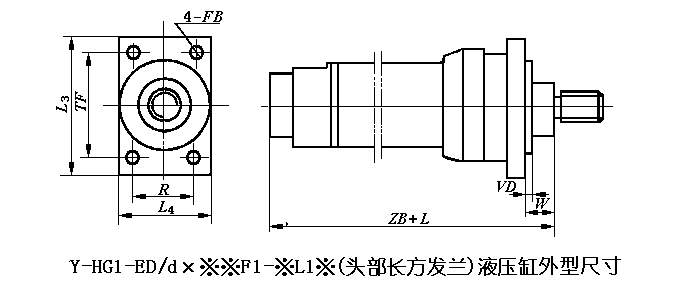

D 40 50 63 80 90 100 110 125
W 16 18 20 22 23 25 25 28
ZB

198

 213 234 260 280 310 320 335
R 40.6 48.2 55.5 63.1 120 120 140 150
TF 98 116.4 134 152.5 168 184.8 200 217.1
VD 3 　4 4 4 4 5 5 5
L4 86 　95 115 140 170 185 205 225
L3 120 11 165 190 210 230 245 260
FB 9 11 13.5 17.5 22 22 22 22

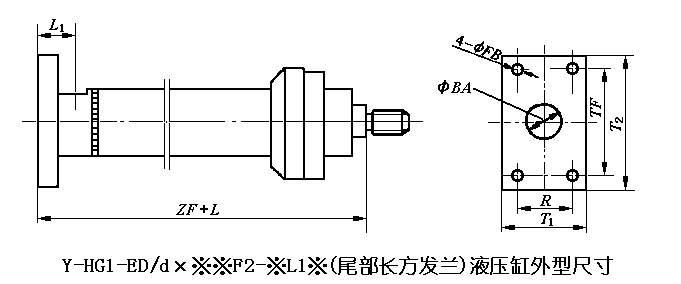

D 40 50 63 80 90 100 110 125
ZF 206 225 249 282 302 332 342 357
FB 9 11 13.5 17.5 22 22 22 22
R 40.6 48.2 55.5 63.1 70 76.5 83 90.2
T1 65 75 85 100 115 120 130 155
TF 98 116.4 134 152.5 168 184.8 200 217.1
T2 120 140 164 200 210 230 245 260
ФBA 20 30 38 55 55 68 60 80
L1 42 38 50 68 75 79 82 82



缸径 Ф Ф1 D l1 l2 l3 l4 l5 R×T(厚) 2-M M1×L(长)
63 76 90 30 40 77 273＋行程 310＋行程 275＋行程 35×35 M18×1.5 M27×2×（35）
80 95 110 40 45 77 302＋行程 365＋行程 310＋行程 45×35 M18×1.5 M27×2×（35）

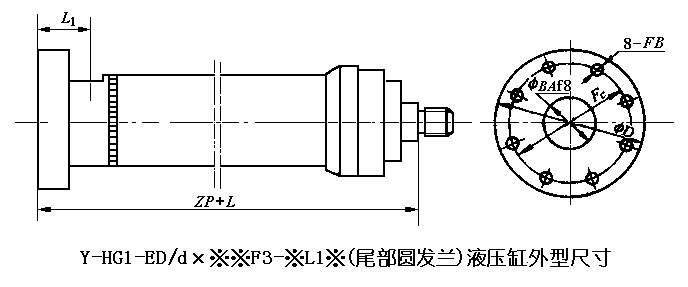

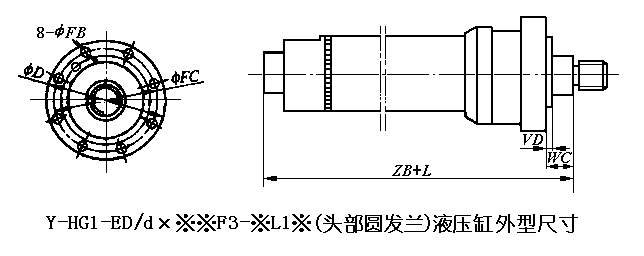

D 40 50 63 80 90 100 110 125 140 150 160 180 200 220 250 280 320
VD 3 4 4 4 4 5 5 5 5 5 5 5 5 5 8 8 8
ZB 198 213 234 260 280 310 320 335 345 360 380 425 465 510 575 630 695
FC 106 126 145 165 195 210 230 250 265 280 300 325 355 390 430 470 530
FB 9 11 13.5 17.5 22 22 22 22 22 22 22 26 26 33 33 39 39
ФD 126 150 175 200 240 255 275 295 310 325 345 375 405 445 485 525 595
WC 16 18 20 22 23 25 25 28 30 28 30 34 35 40 40 44 45

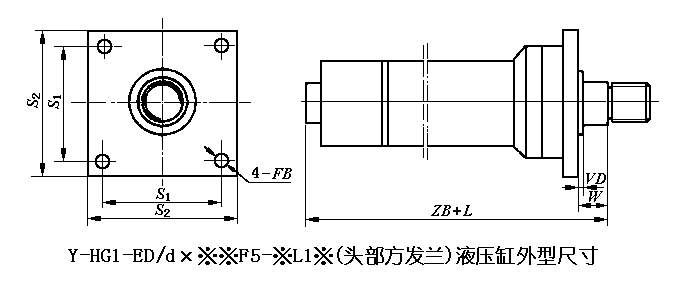

尺寸/mm

D 40 50 63 80 90 100 110 125
ZB 198 213 234 260 280 310 320 335
VD 3 4 4 4 4 5 5 5
W 16 18 20 22 23 25 25 28
FB 9 11 13.5 17.5 22 22 22 22
S1 95 115 132 155 170 190 215 224
S2 115 140 160 190 210 230 255 265

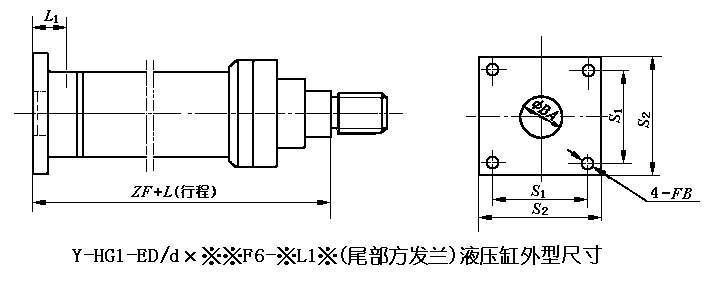

■尺寸/mm

D 40 50 63 80 90 100 110 125
ZB 206 225 249 282 302 332 342 357
ФBA 20 30 38 55 55 68 60 80
L1 42 38 50 68 75 79 82 82
FB 9 11 13.5 17.5 　 　 22 22
S1 65 80 95 110 120 135 145 160
S2 90 110 130 150 165 180 190 205

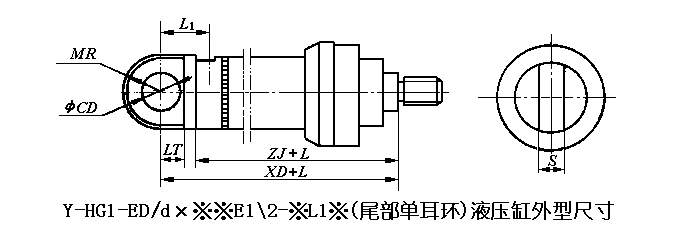

■尺寸/mm

D 40 50 63 80 90 100 110 125 140 150 160 180 200 220 250 280 320
ФCD 20 25 30 40 45 50 50 60 70 70 80 90 100 110 120 140 160

MR

 27 32 38 47.5 54 60.5 66.5 76 84 90 97 109.5 122.5 136.5 149.5 162.5 188.5
LT 25 32 40 50 58 63 67 71 78 84 90 100 112 140 160 175 200
ZJ 190 205 224 250 270 300 310 325 335 350 370 410 450 490 550 600 660
S 18 22 26 30 35 38 38 50 58 58 62 68 72 72 88 90 92
L1 67 70 90 118 133 142 145 153 163 179 194 205 230 255 303 325 350
XD 231 257 289 332 360 395 405 428 445 475 505 550 615 670 773 845 930

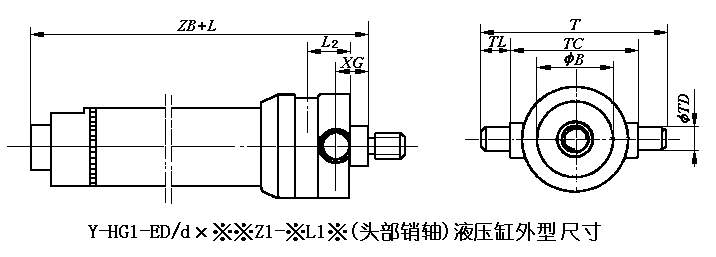

■尺寸/mm

D 40 50 63 80 90 100
ФB 48 55 70 86 100 118
XG 19.5 23 27 31.5 30 29.5
ZB 198 213 234 260 280 310
ФTD 20 25 32 40 45 50
TL 16 20 25 32 36 40
TC 90 105 120 135 145 160
T 122 145 170 199 217 240
L2 50 67 59 67 77 87

■尺寸/mm

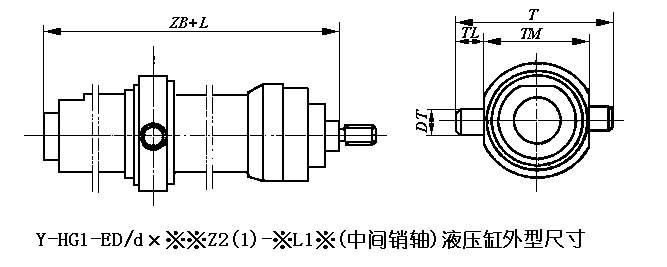

D 40 50 63 80 90 100 110 125 140 150 160 180 200 220 250 280 320
ZB 198 213 234 260 280 310 320 335 345 360 380 425 465 510 575 630 695

ФDT

 20 25 32 40 45 50 55 63 70 75 80 90 100 110 125 140 160
TL 16 20 25 32 36 40 45 50 55 60 63 70 80 90 100 110 125
TM 90 105 120 135 145 160 175 195 210 225 240 265 295 330 370 420 470
T 122 145 170 199 217 240 265 295 320 345 366 405 455 510 570 640 720

■尺寸/mm

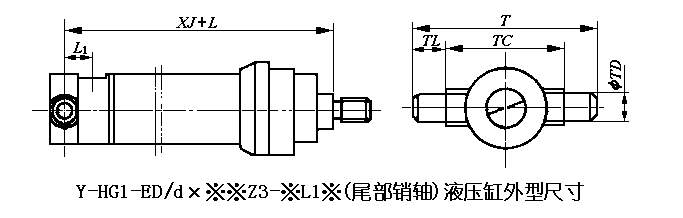

D 40 50 63 80 90 100 110 125 140
XJ 202.5 220 242 272.5 295 327.5 340 350 372.5
ФTD 20 25 32 40 45 50 55 63 70
TL 16 20 25 32 36 40 45 50 55
TC 90 105 120 135 145 160 175 195 210
T 122 145 170 199 217 240 265 295 320
ФBA 20 30 38 55 55 68 60 80 95
L1 38.5 33 43 58.5 68 74.5 80 84 90.5
D 150 160 180 200 220 250 280 320 -
XJ 390 412.5 457.5 502.5 547.5 615 672.5 742.5 -
ФTD 75 80 90 100 110 125 140 160 -
TL 60 63 70 80 90 100 110 125 -
TC 225 240 265 295 330 370 420 470 -
T 345 366 405 455 510 570 640 720 -
ФBA 105 110 110 120 140 160 180 200 -
L1 94 101.5 112.5 117.5 132.5 145 152.5 162.5 -

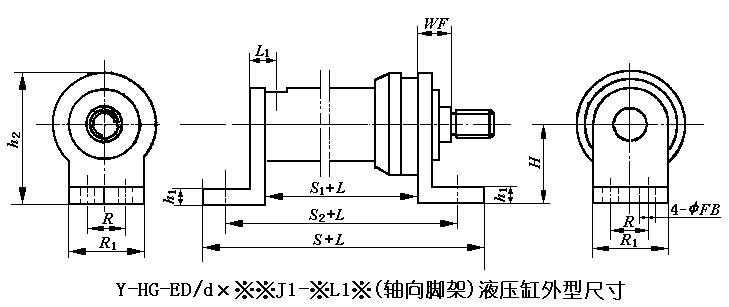

■尺寸/mm

D 40 50 63 80 90 100 110 125 140 150 160 180 200 220 250 280 320
S 268 287 329 366 405 433 443 485 503 516 564 610 645 710 774 850 952

S1

 158 167 179 196 215 243 253 265 273 286 304 340 375 410 454 500 552
S2 228 247 279 316 345 373 283 415 433 446 487 530 565 620 684 750 832
WF 32 38 45 54 55 57 57 60 62 64 66 70 75 80 96 100 108
H 60 70 85 105 116 125 135 150 155 165 175 190 205 225 255 275 310
h1 18 22 28 35 35 35 35 35 40 40 40 45 45 50 60 65 70
h2 100 115 140 172 195 213 233 256 270 290 305 330 360 395 445 480 545
R 45 55 70 90 100 125 145 155 170 185 190 200 220 250 300 320 370
R1 80 90 110 134 158 175 195 212 230 245 260 280 310 340 380 410 470
ФFB 13.5 13.5 17.5 17.5 22 22 22 26 26 26 33 33 33 39 39 45 52
L1 42 38 50 68 75 79 82 82 88 90 95 105 105 120 136 140 143

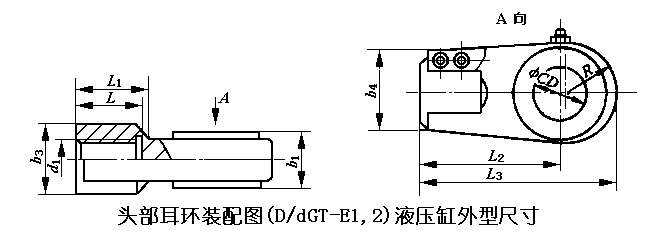

■尺寸/mm

D 速比φ ΦCD d1 b1 b3 b4 L L1 L2 L3 R
40 1.46 20 M16×1.5 18 26 36 23 34 60 88 25
2.0 M20×1.5 30 40 29 40 65 98 30
50 1.46 25 M20×1.5 22 30 40 29 40 72 105 30
2.0 M27×2 37 47 37 48 80 118 35
63 1.46 30 M27×2 26 37 47 37 48 80 118 35
2.0 M33×2 45 63 46 60 100 150 45
80 1.46 40 M33×2 30 45 63 46 60 100 160 45
2.0 M42×2 56 72 57 70 120 182.5 57.5
90 1.46 45 M42×2 35 56 66 57 70 128 181 50
2.0 M48×2 70 75 64 80 136 201 60
100 1.46 50 M42×2 38 56 72 57 70 133 195.5 57.5
2.0 M48×2 70 78 64 80 143 213 65
110 1.46 50 M48×2 38 70 75 64 80 147 212 60
2.0 M48×2 70 94 64 80 147 229 75
125 1.46 60 M48×2 50 70 78 64 80 151 221 65
2.0 M64×2 90 104 87 105 176 271 85
140 1.46 70 M48×2 58 70 94 64 80 158 240 75
2.0 M80×3 110 122 97 117 195 300 95
150 1.46 70 M64×3 58 90 98 87 105 190 277 80
2.0 M80×3 110 116 97 117 200 287 80
160 1.46 80 M64×3 62 90 104 87 105 195 290 85
2.0 M80×3 110 130 97 117 207 327 110
180 1.46 90 M80×3 68 110 122 97 117 220 325 95
2.0 M80×3 110 140 97 117 220 350 120
200 1.46 100 M80×3 72 110 130 97 117 230 350 110
2.0 M100×3 140 160 114 140 252 392 130
220 1.46 110 M100×3 72 140 160 114 140 280 410 120
2.0 M100×3 140 160 114 140 280 440 130
250 1.46 120 M100×3 88 140 160 114 140 300 440 130
2.0 M125×4 165 185 127 170 330 510 170
280 1.46 140 M125×4 95 165 185 127 170 345 505 150
2.0 M125×4 165 200 127 170 345 505 150
320 1.46 160 M125×4 105 165 185 127 170 370 505 170
2.0 M160×4 220 220 162 110 410 590 170
